Cores Dos Gases Medicinais E Industriais, Guia Definitivo!

Leia sobre

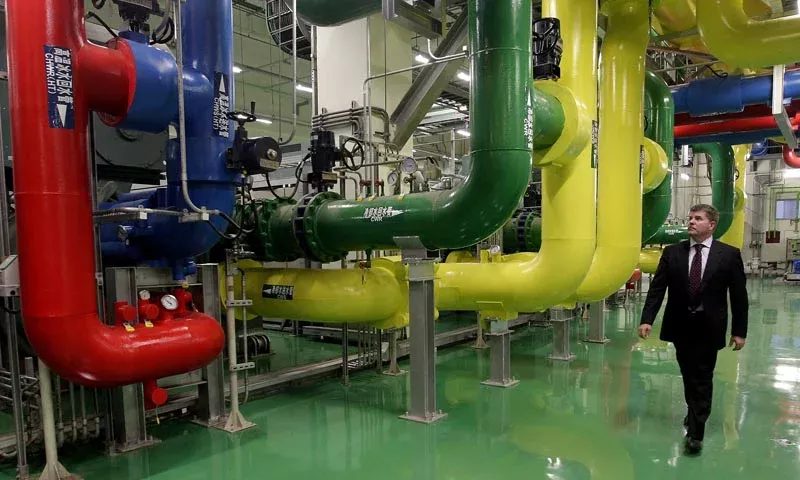

Quando se trata de tubulações de gases medicinais e industriais, os usuários precisam identificar com precisão e consistência os perigos que podem enfrentar aos lidar com os gases contidos nesses sistemas.

Hospitais e outras instalações de saúde utilizam sistemas de suprimento de gás medicinal e esses devem ser sinalizados por cores conforme NBR 12188 da ABNT.

Os sistemas de gases medicinais são identificados por cores, mas, a etiqueta é a fonte mais confiável para identificar com precisão o gás nos cilindros e tubulações. As válvulas de fechamento de emergência, ou válvulas de corte, são instaladas para impedir que o gás flua para uma área durante a manutenção ou no caso de um incêndio ou vazamento . As válvulas podem ser posicionadas nas entradas dos setores hospitalares e são identificadas com nome do gás.

Neste artigo iremos descrever as cores utilizadas nos cilindros e tubulações.

Cores dos gases medicinais e industriais nos cilindros:

Para identificação do conteúdo dos cilindros a ABNT padronizou cores específicas para cada um para fácil identificação. A cor é utilizada na sinalização de segurança por ser um sistema rápido de identificação. Através dela é fácil a identificação do produto

Gás	Fórmula Química	Cor		Observação
		Denominação	Notação Munsell	–
Acetileno	C2H2	BORDÔ	7,5 R 3/8	–
Amônia	NH3	TURQUEZA CLARO	7,5 BG 5/10	–
Ar comprimido	–	AZUL CLARO	10 B 5/10	FORMULA NÃO MARCADO NO CILINDRO
Argônio	AR	MARROM	5YR 2/4	–
Ciclopropano	–	ROSA SECO	2,5 YR 8/4	FORMULA NÃO MARCADO NO CILINDRO
Cloro	C12	CINZA ESCURO	N 3,5	–
Dióxido de Carbono	CO2	ALUMINIO	–	USO INDUSTRIAL
Dióxido de Carbono	CO2	VERMELHO	5 R 4/14	USO EM EXTINTOR
Etileno	C2H4	VIOLETA	5 P 7/6	–
Dicloro Difluorometamo	CC12F2	BRANCA	N 9,5	FREON 12
MonocloroDifluorometamo	CHC1F2	BRANCA	N 9,5	FREON 22
GLP	–	ALUMINIO	–	–
HELIO	He	ALARANJADO	2,5 YR 5/14	–
HIDROGÊNIO	H2	AMARELO	1,2 5Y 7,5/14	–
NITROGÊNIO	N2	CINZA	N 7	–
OXIGÊNIO	O2	PRETA	N 1	–
OXIDO NITROSO	N20	AZUL ESCURO	5 PB 2/6	–
GÁS ESPECIAL	–	BEGE	10 YR 7/4	–



Cores dos gases medicinais nas tubulações

A NBR 12188 possui a tabela de identificação, ela ainda estabelece alguns requisitos a saber:

– Na identificação do gás deve possuir uma fita com nome com altura mínima de 10mm

– Seta preta indicando o sentido do fluxo de 10mm

– Distância máxima de identificação de 5 metros

-Aplicar no início de cada ramal e descida dos pontos de utilização e qualquer ponto que é necessário a identificação

Gás	Cor
	Denominação	Notação Munsell
Ar comprimido medicinal	Amarelo segurança	5 y 8/12
Ar sintético medicinal	Amarelo segurança	5 y 8/12
Óxido Nitroso medicinal	Azul marinho	5 pb 2/4
Oxigênio Medicinal	Verde emblema	2,5 g 4,8
Vácuo Clínico	Cinza claro	N 6,5
Nitrogênio Medicinal	Preta	N 1
Dióxido de Carbono medicinal	Branco gelo	N 8,5
SEGA	violeta	2,5 p 3/8

Normas internacionais de sinalização por cor

As principais cores de identificação de tubulações usadas na ISO 14726 são as seguintes:

• Preto – Mídia residual
• Azul –  Água doce
• Castanho – Combustível
• Verde – Água do mar
• Cinza – Gases não inflamáveis
• Marrom – Tubos de ar e sonda
• Laranja – Outros óleos que não combustíveis
• Prata – Vapor
• Vermelho – combate a incêndio
• Violeta – Ácidos, álcalis
• Branco – Ar em sistemas de ventilação
• Amarelo – gases inflamáveis

ANSI A13.1-1996



Serviço de Fluidos	Código de cores
Material inerentemente perigoso	Amarelo / preto
Produto químico inflamável ou explosivo Temp extremo ou tóxico. de pressões radioativas	Amarelo / preto
Material de Risco Inerentemente Baixo	Verde branco
Misturas líquidas ou líquidas	Verde branco
Material de Risco Inerentemente Baixo	Branco azulado
Aditivos para gases ou gases	Branco azulado
Fluidos de extinção de incêndio	Vermelho branco
Água, espuma, CO2, halon, etc	Vermelho branco





ANSI A13.1-2015

Serviço de Fluidos	Código de cores
Fluidos Inflamáveis e Oxidantes	Amarelo / preto
Potável, Refrigeração, Alimentação de Caldeiras e Outras Águas	Verde branco
Ar comprimido	Branco azulado
Fluidos de extinção de incêndio	Vermelho branco
Fluidos Tóxicos e Corrosivos	Laranja / Preto
Fluidos combustíveis	Marrom branco
Definido pelo usuário	Branco preto
Definido pelo usuário	Cinzento / branco
Definido pelo usuário	Preto branco

	Código de cores
Fluido	ANSI 13.1 – 1996	ANSI 13.1 – 2015
Ácido acético	Amarelo / preto	Laranja / Preto
Acetona	Amarelo / preto	Amarelo / preto
Gás de acetileno	Amarelo / preto	Amarelo / preto
Ácido	Amarelo / preto	Laranja / Preto
Ar	Verde branco	Branco azulado
Álcool	Amarelo / preto	Amarelo / preto
Alum	Verde branco
Nitrato de amônio	Amarelo / preto	Amarelo / preto
Acetato de amilo	Amarelo / preto	Amarelo / preto
Gás Antídoto	Branco azulado
Argônio	Verde branco
Benzol	Amarelo / preto	Amarelo / preto
Licor de bissulfito	Amarelo / preto	Amarelo / preto
Blau Gas	Amarelo / preto	Amarelo / preto
Água sanitária	Amarelo / preto	Amarelo / preto
Água de sopro	Amarelo / preto	Verde branco
Água de alimentação da caldeira	Amarelo / preto	Verde branco
Salmoura	Verde branco	Verde branco
Queimador de Gás	Amarelo / preto	Marrom branco
Butano	Amarelo / preto	Marrom branco
Álcool Butílico	Amarelo / preto	Amarelo / preto
Cloreto de cálcio	Branco azulado	Laranja / Preto
Bisulfureto de carbono	Amarelo / preto	Laranja / Preto
Dióxido de carbono	Amarelo / preto	Laranja / Preto
Monóxido de carbono	Amarelo / preto	Laranja / Preto
Água com gás	Verde branco	Verde branco
Soda cáustica	Amarelo / preto	Laranja / Preto
Cloro	Amarelo / preto	Laranja / Preto
Gás Cloro	Amarelo / preto	Laranja / Preto
Clorofórmio	Amarelo / preto
Água de circulação	Verde branco	Verde branco
City Gas	Amarelo / preto	Marrom branco
Água da cidade	Verde branco	Verde branco
Gás de carvão	Amarelo / preto	Marrom branco
Água fria	Verde branco	Verde branco
Ar comprimido	Verde branco
Condensado	Amarelo / preto	Verde branco
Água de refrigeração	Verde branco	Verde branco
Óleo de semente de algodão	Amarelo / preto
Corte de óleo	Verde branco
Óleo diesel	Amarelo / preto	Marrom branco
Água destilada	Verde branco	Verde branco
Drene o óleo	Amarelo / preto
Drenar a Água	Verde branco	Verde branco
Água potável	Verde branco	Verde branco
Corante	Amarelo / preto	Laranja / Preto
Ethan Dye	Amarelo / preto	Laranja / Preto
Ar de exaustão	Verde branco
Gas do escape	Amarelo / preto
Sistema de exaustão	Amarelo / preto
Água filtrada	Branco azulado	Verde branco
Água de proteção contra incêndio	Vermelho branco	Vermelho branco
Gás de combustão	Amarelo / preto
Foamite	Vermelho branco
Formalina	Amarelo / preto
D-clorodifluorometano R-12	Verde branco
Água fresca	Verde branco	Verde branco
Gasolina	Amarelo / preto	Marrom branco
Óleo combustível	Amarelo / preto	Marrom branco
Gás	Amarelo / preto	Marrom branco
Gasolina	Amarelo / preto	Marrom branco
Glicerina	Verde branco
Retornos de aquecimento	Amarelo / preto	Verde branco
Vapor de aquecimento	Amarelo / preto
Hélio	Verde branco
Água quente	Amarelo / preto	Verde branco
Ácido clorídrico	Amarelo / preto	Laranja / Preto
Hidrogênio	Amarelo / preto	Amarelo / preto
Peróxido de hidrogênio	Amarelo / preto	Laranja / Preto
Sulfureto de hidrogênio	Amarelo / preto	Laranja / Preto
Água Industrial	Verde branco	Verde branco
Instrumento de sopro	Verde branco	Branco azulado
Querosona	Amarelo / preto	Marrom branco
Laca	Amarelo / preto	Amarelo / preto
Ácido lático	Amarelo / preto	Laranja / Preto
Óleo de linhaça	Amarelo / preto	Amarelo / preto
Óleo lubrificante	Amarelo / preto
Água de maquiagem	Verde branco	Verde branco
Mercúrio	Amarelo / preto
Cloreto de Metila	Amarelo / preto	Laranja / Preto
Ácido misto	Amarelo / preto	Laranja / Preto
Gás Misto	Amarelo / preto
Monoetanolamina	Verde branco
Ácido muriático	Amarelo / preto	Laranja / Preto
Nafta	Amarelo / preto	Amarelo / preto
Gás natural	Amarelo / preto	Marrom branco
Ácido nítrico	Amarelo / preto	Laranja / Preto
Azoto	Verde branco
Óxido de nitrogênio	Amarelo / preto
Óleo	Amarelo / preto	Amarelo / preto
Óleo lubrificante	Amarelo / preto	Amarelo / preto
Óleo solúvel	Amarelo / preto	Amarelo / preto
Oxigênio	Amarelo / preto	Amarelo / preto
Pintura	Amarelo / preto	Amarelo / preto
Óleo de amendoim	Amarelo / preto	Amarelo / preto
Fenol	Amarelo / preto	Amarelo / preto
Fenol	Amarelo / preto	Amarelo / preto
Gás de Processo	Amarelo / preto	Amarelo / preto
Gás Produtor	Amarelo / preto	Amarelo / preto
Gás propano	Amarelo / preto	Marrom branco
Água Bruta	Verde branco	Verde branco
Água Refrigerada	Verde branco	Verde branco
Água do rio	Verde branco	Verde branco
Água salgada	Verde branco	Verde branco
Esgoto Sanitário	Verde branco	Verde branco
Soda Ash	Verde branco	Laranja / Preto
Solvente	Amarelo / preto	Amarelo / preto
Óleo de soja	Amarelo / preto	Amarelo / preto
Água de aspersão	Vermelho branco	Vermelho branco
Vapor	Amarelo / preto
Galeria de águas pluviais	Verde branco	Verde branco
Suco de açúcar	Verde branco
Cloreto de enxofre	Amarelo / preto	Laranja / Preto
Dióxido de enxofre	Amarelo / preto	Laranja / Preto
Ácido sulfúrico	Amarelo / preto	Laranja / Preto
Alcatrão	Amarelo / preto
Tolueno	Amarelo / preto	Amarelo / preto
Toluol	Amarelo / preto	Amarelo / preto
Tricloroetileno	Amarelo / preto	Amarelo / preto
Terebintina	Amarelo / preto	Amarelo / preto
Vapor	Amarelo / preto
Verniz	Amarelo / preto	Amarelo / preto
Óleo vegetal	Amarelo / preto	Amarelo / preto
Águas Residuais	Verde branco	Verde branco
Água	Verde branco	Verde branco
Gás de água	Amarelo / preto	Marrom branco

Conclusão

A identificação por cores de tubos e cilindros tem o benefício de aumentar a eficiência e reduzir custos de manutenções e operações. Tubos e cilindros devidamente rotulados ajudam os trabalhadores a realizar tarefas e manutenção diárias mais rapidamente e com menos erros.
